RODATURA A PASSATA SINGOLA SINGLE-PASS BORE FINISHING
La rodatura a passata singola è un processo avanzato di finitura di precisione dei fori, ideale per ottenere il massimo controllo di cilindricità, rotondità e rugosità superficiale Ra. Nato per la lavorazione di componenti in ghisa come i corpi valvola idraulici, oggi è applicabile su quasi tutti i materiali e settori industriali.
Come funziona

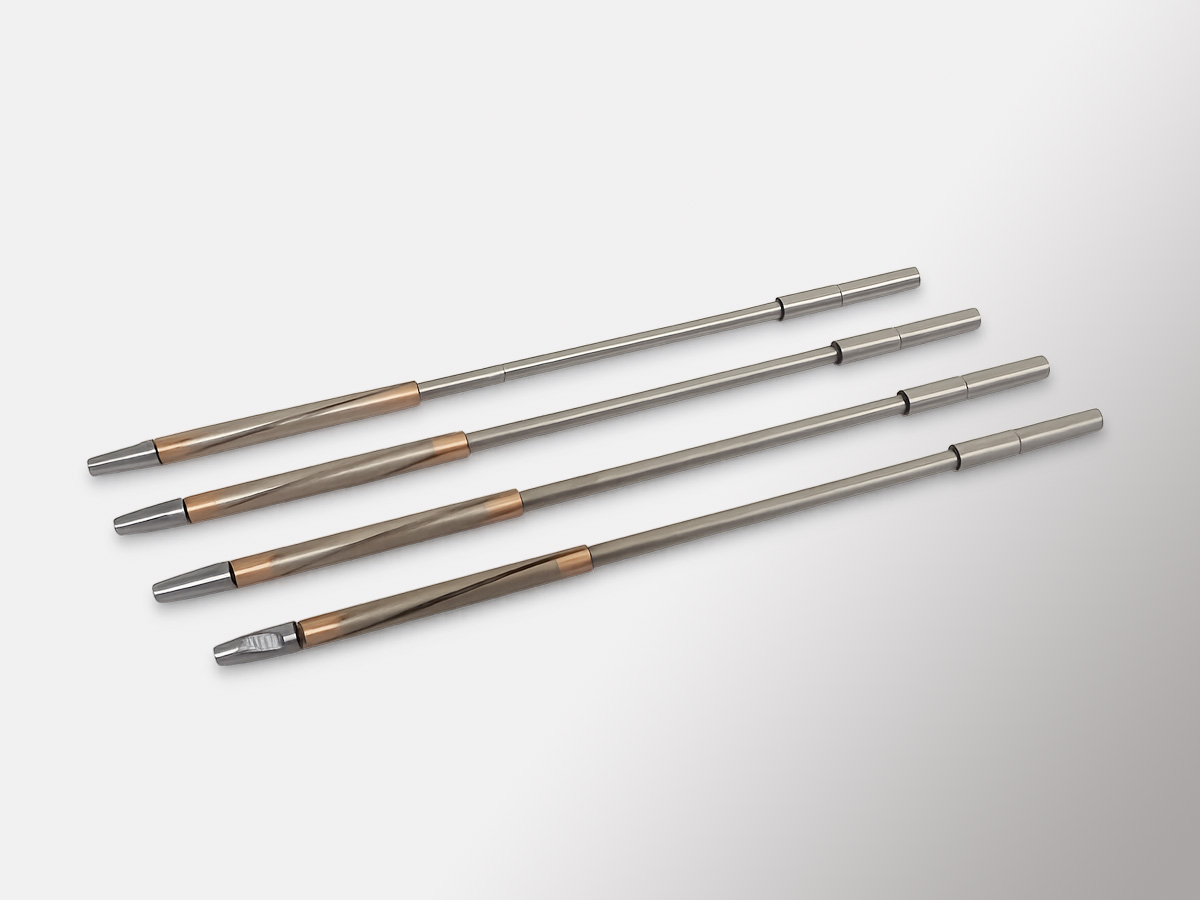

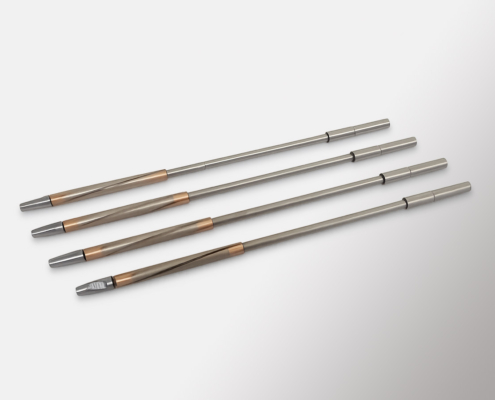

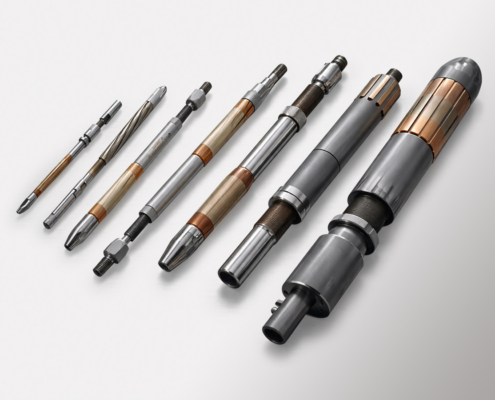

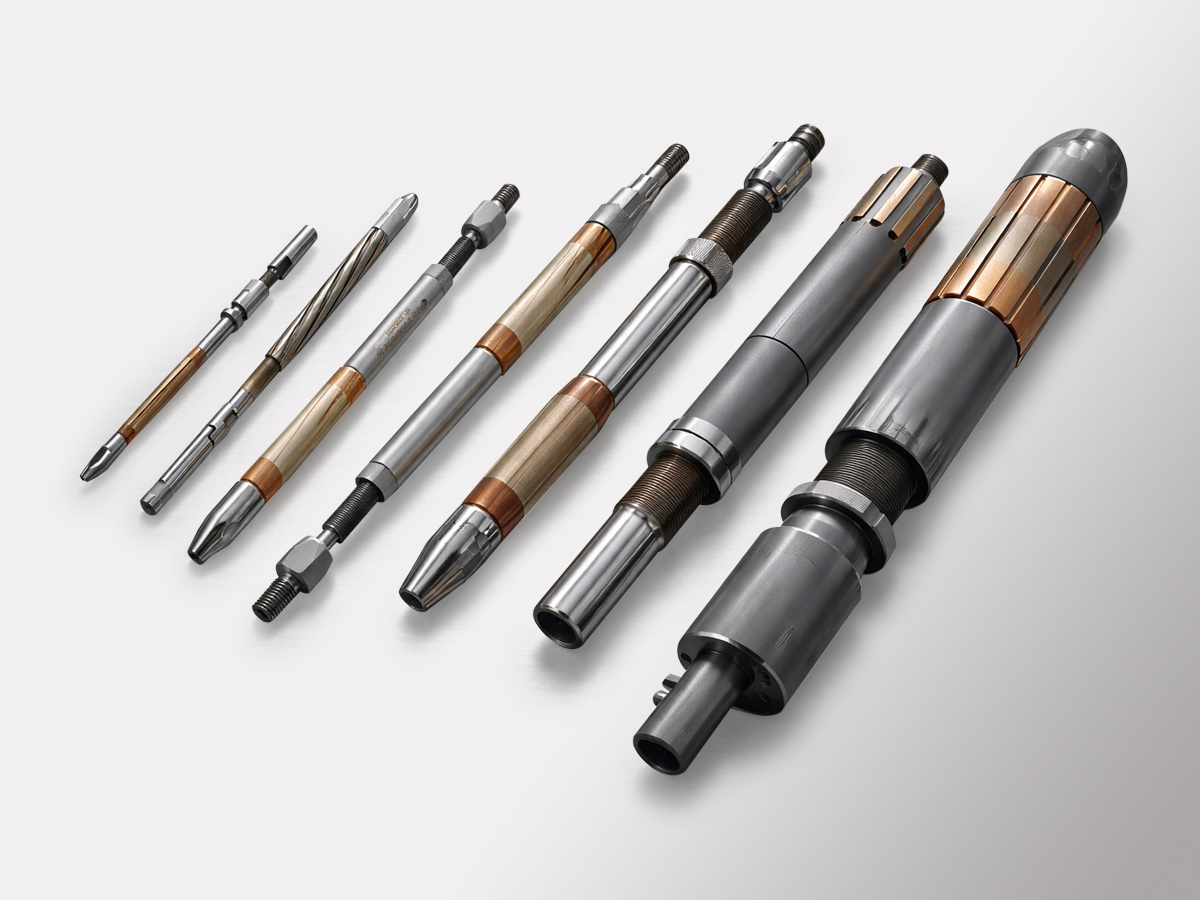

A differenza della levigatura convenzionale, il processo utilizza una serie di utensili diamantati a dimensione fissa, ognuno dei quali compie un unico movimento di entrata e uscita nel foro. Gli utensili sono disposti in sequenza con diametri crescenti e granulometria decrescente, passando dalla sgrossatura alla superfinitura in un unico ciclo. L’utensile flotta liberamente seguendo il centro del foro con la minima pressione possibile, senza alterarne la geometria.
Due tipologie di utensili
Entrambe montate su mandrino ad albero conico, tarate prima della produzione e a dimensione fissa durante il ciclo:

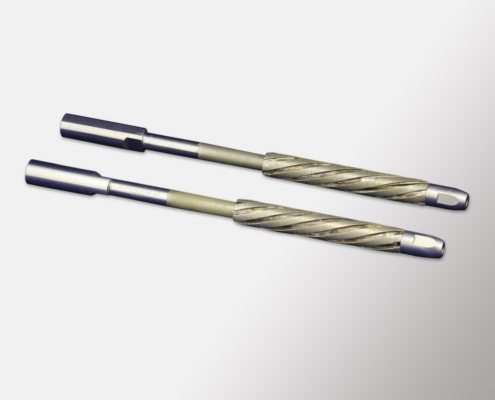

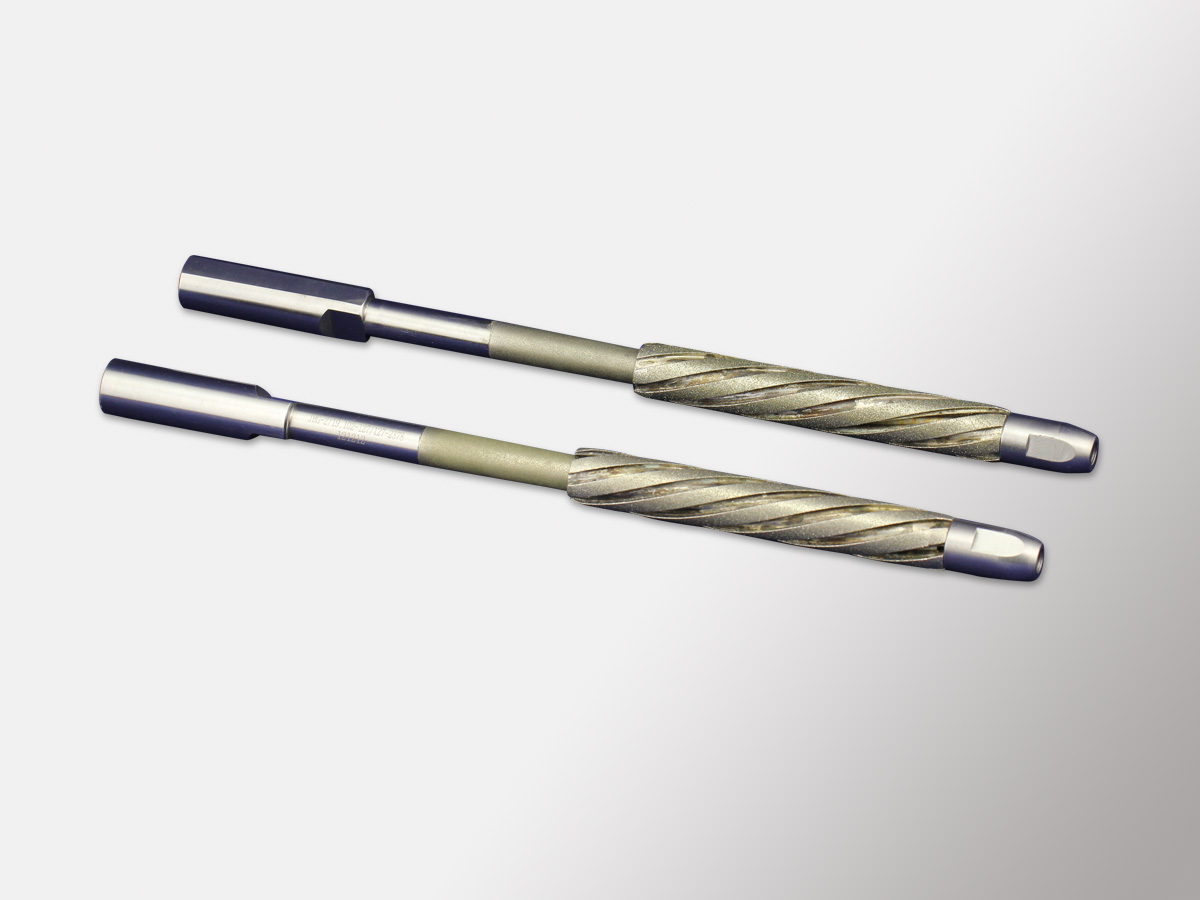

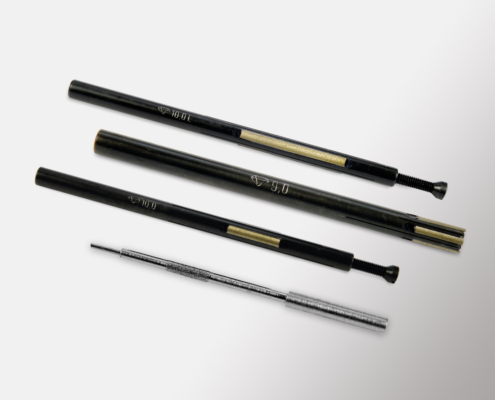

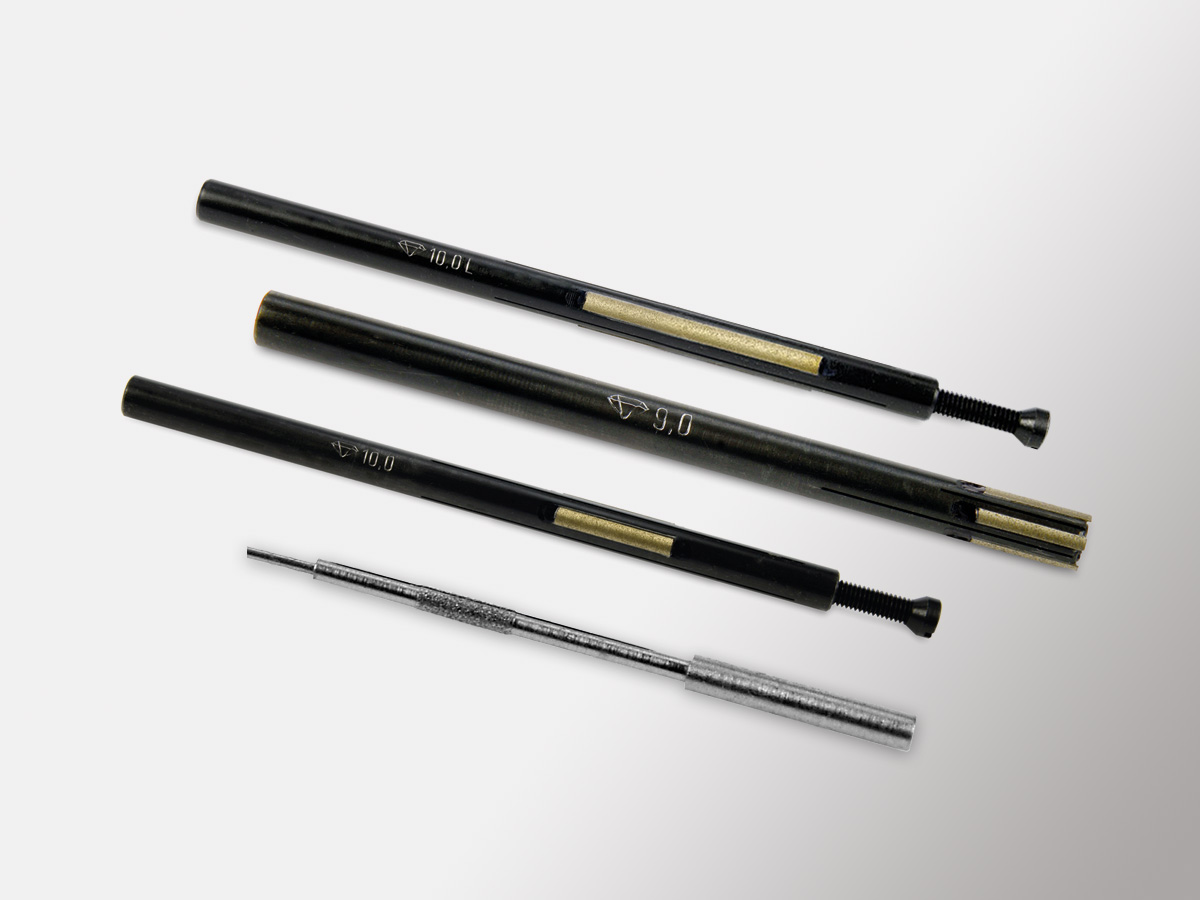

- Rodatori galvanici (elettrodepositati): strato singolo di diamante o CBN con ~50% di esposizione delle particelle. Alta aggressività, rapida asportazione, ideali per sgrossatura e correzioni importanti.

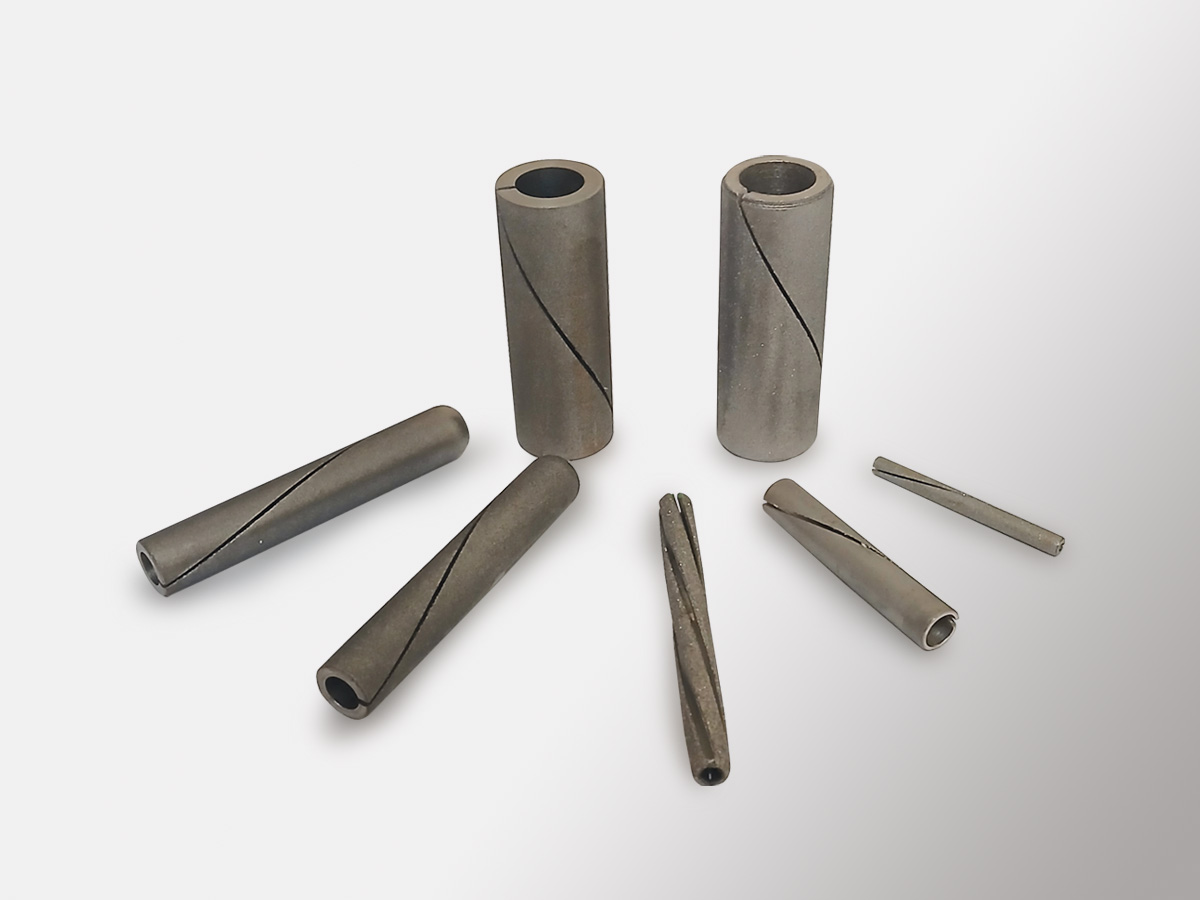

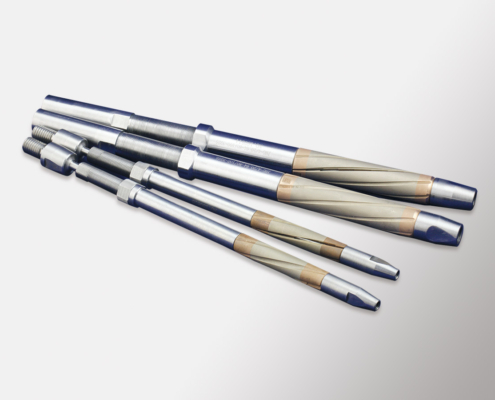

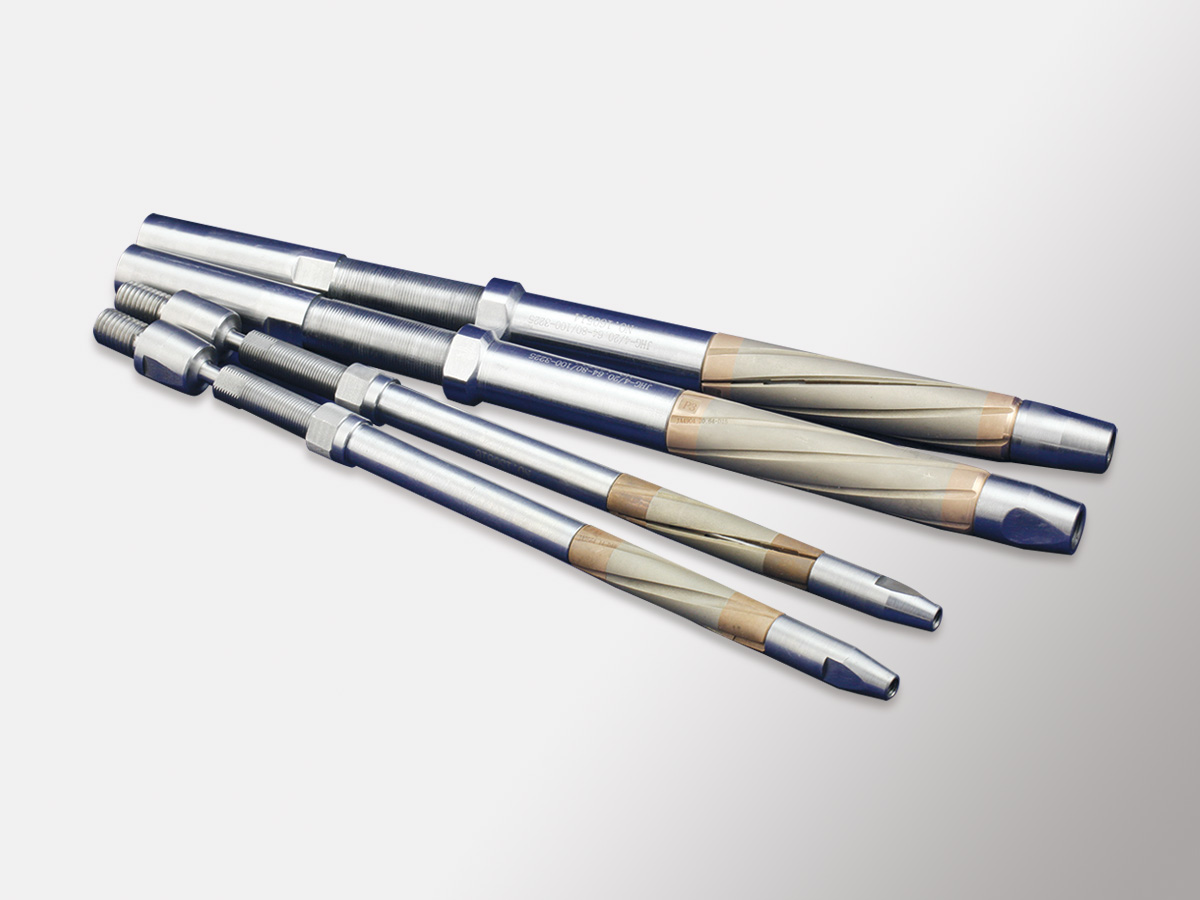

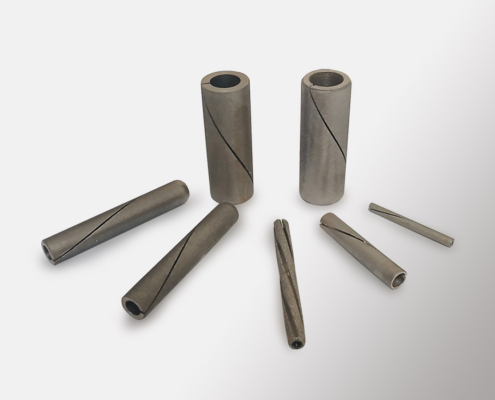

- Rodatori sinterizzati a legante metallico (monoblocco): abrasivo in diamante o CBN distribuito in profondità nel legante. Taglio controllato, durata superiore, possibilità di ri-regolazione. Arrivano a oltre un milione di fori senza controlli in processo. Ideali per finitura e superfinitura su acciai temprati, materiali ferrosi e leghe speciali.
Vantaggi
- Geometria del foro fino a 0,2 µm, controllo dimensionale fino a 1 µm con ripetibilità perfetta
- Compatibile con il Controllo Statistico di Processo (SPC)
- Vita utensile oltre 100.000 pezzi (galvanici) e 1.000.000 fori (sinterizzati)
- Costi di produzione ridotti grazie alla lunga vita utensile e ai tempi di fermo macchina minimi
- Produttività da 120 a 600 pezzi/ora
- Non richiede operatori specializzati
Materiali e settori
Lavorabile su ghisa, acciai, alluminio, bronzo, ceramica, cromo, materiali sinterizzati e assemblaggi multimateriale. Fori passanti e ciechi da 1,5 mm in su.
Applicazioni principali: automotive, idraulica, aerospace, iniettori, valvole, compressori e cuscinetti di precisione.
